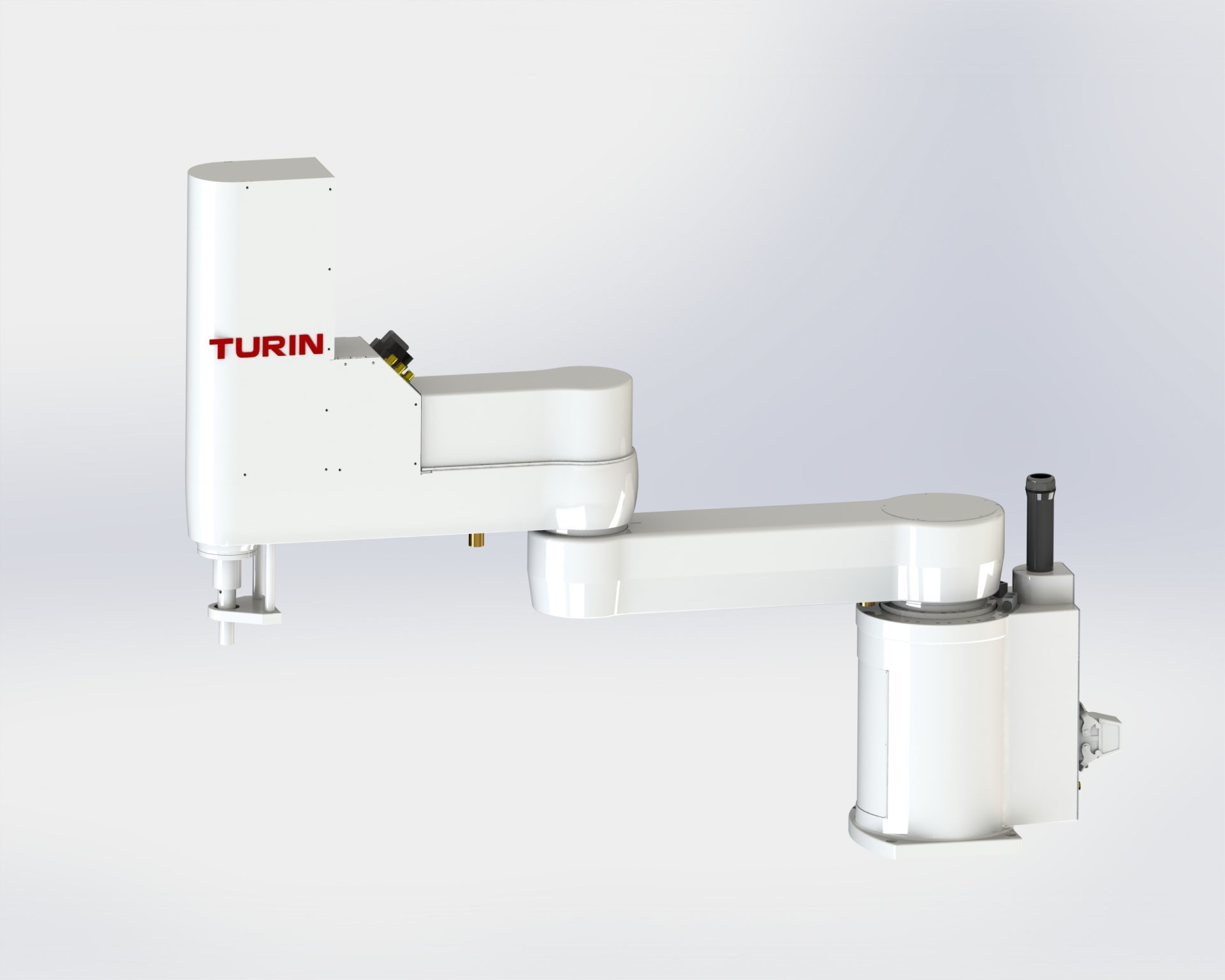

STH200-1200
STH200-1200
所属分类：
型号：STH200-1200 负载：20kg 臂展：1200mm
关键词：
机器人
焊接
冲压
产品咨询：
详情介绍
参数表
|
STH200-1200
|
J1轴 | J2轴 | J3轴 | R轴 | ||
| 轴规格 | 臂长（mm） | 600 | 600 | 400 | - | |
| 旋转范围（度） | 135 | 150 | - | 180 | ||
| -135 | -150 | -180 | ||||
| 减速机构 | 减速机 | 行星齿轮 | 行星齿轮 | 滚珠丝杆 | 谐波传动 | |
| 传导方式 | 马达与减速机 | 直联 | 同步带轮 | |||
| 减速机与输出 | 直联 | |||||
| 反复定位精度（XYZ：mm）（r：度） | ±0.05 | ±0.02 | ±0.016 | |||
| 最高速度（XYZ：mm／sec）（r：度／sec） | 7400 | 750 | 720 | |||
| 额定搬运重量（kg） | 20kg | |||||
| 最大搬运重量（kg） | 50kg | |||||
| 标准周期时间：1KG可搬运时（sec） | 0.91sec | |||||
| R轴允许惯性力矩（KGm2） | 2.45kg㎡ | |||||
| 输入（IN）输出（OUT） | 0.2*20 | |||||
| 用户配管（外进） | Φ6*3 | |||||
| 机器人线缆长度（m） | 标准：3 选配：5 | |||||
| 主机重量（KG） | 155KG | |||||
| 控制柜 | TRC3-A06 | |||||
参数图
